Petit rappel :
DebitPro est un logiciel d’optimisation de coupe qui permet de déterminer le placement de pièces dans des matériaux de formes rectangulaires (panneaux de bois, plaques de plastique, feuilles de tôle, vitrage), de façon à réduire le nombre d’éléments utilisés et à limiter le nombre de chutes non réutilisables. DebitPro génère des plans de découpe (ou schémas de découpe) qui sont utilisables ensuite en atelier pour la réalisation des débits.
|
|
Suivant > |
|
A propos de cette vidéo
|
|
|
La vidéo présente l’utilisation de DebitPro avec un exemple comportant trois panneaux de formats et d’essences différents dans lesquels nous devons découper sept pièces, elles aussi de formats et d’essences différents.
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
Le débit choisit pour exemple
|
|
La liste ci-dessous donne les dimensions et caractéristiques des pièces que nous voulons découper.
|
Identification |
Essence |
Longueur |
Largeur |
Epaisseur |
Sens du fil |
Nombre |
Pièce 1 |
Contre-plaqué okoumé |
3200 mm | 150 mm | 15 mm | Horizontal | 6 |
Pièce 2 | Contre-plaqué okoumé |
500 mm | 150 mm | 15 mm | Horizontal | 4 |
Pièce 3 | Mélaminé blanc |
540 mm | 320 mm | 15 mm | indifférent | 4 |
Pièce 4 | Mélaminé blanc |
420 mm | 320 mm | 15 mm | indifférent | 2 |
Pièce 5 | Mélaminé blanc |
670 mm | 320 mm | 15 mm | indifférent | 1 |
Pièce 6 | Aggloméré |
1200 mm | 320 mm | 18 mm | indifférent | 4 |
Pièce 7 | Aggloméré |
540 mm | 320 mm | 18 mm | indifférent | 8 |
Nous découperons ces pièces dans des panneaux aux formats suivants :
Identification |
Essence |
Longueur |
Largeur |
Epaisseur |
Sens du fil |
Panneau 1 |
Contre-plaqué okoumé |
3500 mm | 1800 mm | 15 mm | Horizontal |
Panneau 2 | Mélaminé blanc |
2500 mm | 1250 mm | 15 mm | indifférent |
Panneau 3 | Aggloméré |
2500 mm | 1250 mm | 18 mm | indifférent |
|
|
< Précédant |
Suivant > |
|
La saisie des données du débit
|
|
|
La vidéo montre la sélection du type de débit. Vous pouvez sélectionner deux types de débits : "Débit simple" ou "Débit complexe" (voir le guide d’utilisation). Dans notre cas, nous sélectionnons "Débit complexe" puis nous cochons la case "Marges différenciées".
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
|

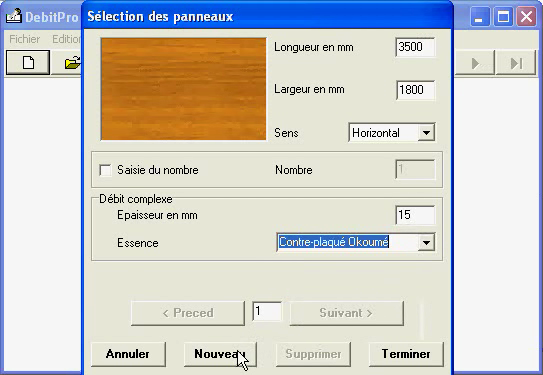

La vidéo montre la saisie des formats des panneaux. Nous devons changer les valeurs par défaut pour la longueur et la largeur du panneau proposé (panneau 1), puis créer deux autres panneaux (2 et 3) comportant les dimensions données dans le second tableau de la section "Le débit choisit pour exemple" (voir le guide d’utilisation).
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
|
La vidéo montre la saisie des formats et des quantités des pièces. Nous devons saisir les valeurs pour la longueur, la largeur et le nombre d'unités de la pièce 1, sélectionner le sens du fil, l'épaisseur et l'essence dans les listes déroulantes correspondantes, puis créer les pièces 2 à 7 comportant les dimensions données dans le premier tableau de la section "Le débit choisit pour exemple" (voir le guide d’utilisation).
Important : Soyez attentif à la cohérence des dimensions, du sens du fil et de l’essence entre les pièces et les panneaux de votre débit.
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
|
La vidéo montre la saisie des valeurs des marges Longueur et Largeur et de l’épaisseur du trait de scie.
La marge qui peut aussi être nommée bande de bord est utile pour la découpe en deux étapes. Ajoutée aux dimensions de la pièce lors de la première découpe, elle sera supprimée lors d’une seconde découpe (voir le guide d’utilisation). La marge Longueur est ajoutée au bord représentant la plus grande dimension de la pièce, La marge Largeur est ajoutée au bord représentant la plus petite dimension de la pièce.
Une même marge étant ajoutée à deux bords opposé, La dimension finale sera égale à la dimension de la pièce plus deux fois celle de la marge.
Nous avons choisi une valeur de 20 mm pour la marge longueur, une valeur de 10 mm pour la marge largeur et de 3 mm pour l’épaisseur du trait de scie.
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
Le résulat du calcul d'optimisation de découpe
|
|
|
La vidéo montre le schéma de découpe obtenu après que le logiciel d’optimisation de coupe ait effectué le calcul. Le schéma montre, panneau par panneau, le placement des pièces. Ce placement est optimisé par le logiciel pour limiter le nombre de panneaux utilisés ainsi que le nombre de chutes non réutilisables. Il est possible d’imprimer le schéma de découpe pour l’utiliser en atelier afin de réaliser les découpes avec une scie à panneaux par exemple (voir le guide d’utilisation).
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
|
La vidéo montre les dessins des pièces comportant les côtes de celles-ci. Il est possible d’imprimer les dessins des pièces du débit si cela vous parait utile (voir le guide d’utilisation).
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
|
La vidéo montre la fiche de débit obtenue après que le logiciel d’optimisation de coupe ait effectué le calcul. Il est possible d’imprimer la fiche de débit pour une utilisation en atelier (voir le guide d’utilisation). Il est possible aussi d’exporter cette fiche de débit dans un fichier pour pouvoir la réutiliser dans Excel ou un autre logiciel.
Voir la vidéo
|
|
< Précédant |
Suivant > |
|
|
La vidéo montre le récapitulatif du débit optimisé par DebitPro (voir le guide d’utilisation). Ce récapitulatif peut être imprimé si vous le souhaitez.
Voir la vidéo
|
|
